三维扫描应急测绘 | 黑龙江省2023年应急测绘保障演练举行

发布时间:2023-08-09   来源:黑龙江测绘地理信息局   访问量:896

近日来京津冀发生暴雨大暴雨等自然灾害,以及山东等地发生地震自然灾害,给人们的生产生活带来很大损失。为更好做好防汛救灾应急预案。7月28日至30日,黑龙江省测绘地理信息局(以下简称“省测绘地信局”)联合黑龙江省地震局(以下简称“省地震局”)、黑河市人民政府,在黑河市五大连池组织开展了为期三天的应急测绘保障演练。本次演练是三方跨系统的首次联合演练。

  此次演练根据五大连池历史地震分布情况和此次地震的震中位置,模拟发生5.8级地震引发山体滑坡、水坝受损等次生地质灾害后,省测绘地信局接到省地震局通报,根据地震灾害损失快速评估和辅助决策报告,第一时间启动应急测绘保障Ⅱ级响应预案。迅速集结由指挥车、工作方舱、生活保障车、无人机等国家应急测绘保障能力建设项目配备的应急测绘装备,组织八家直属单位70余人、专业设备50余台套,当天赶赴现场,随即开展应急测绘工作。

  省地震局携地震流动监测站前往模拟震中区域实施监测。省测绘地信局针对次生灾害,开展地面长短测程三维激光扫描、地基InSAR地质灾害形变监测、水下地形测量、无人机倾斜摄影和三维激光扫描等多源数据快速获取与处理分析等科目的演练。

图文信息来自: 黑龙江测绘地理信息局


三维扫描在地质灾害监测的应用

 随着测绘手段不断发展,无人机、卫星遥感,GPS技术等,地图绘制速度越来越快速。再加上计算机软硬件和地理信息技术的发展,地图的表现形式从最初的平面纸质地图发展到目前的三维地图的表示。

一、、三维地形图模型优势过程

1、三维地形图模型优势

  三维地图是根据等高线或者野外实测数据、卫星、无人机测量数据等生成的三维地形模型。也可以使用原测绘手段测绘成果矢量化后生成三维地形模型。 三维模型据有直观形象,多视角观看的特点。是电子地图的重要组成之一。

2、三维地形图模型生成过程

  三维地形模型可根据已有的地形图数字化后的成果、外实测、航测、数据生成等生成的等高线制作。

3、 演示实测地形图生成三维地形模型具体步骤。

  (1)生成等高线

  将实测数据导入测图软件,生成三角网,生成等高线后检查软件自动建网的错误,删除等高线后修改错误的三角网部分,按要求比例尺生成等高线。

  (2)三维模型生成

  三维模型可以根据三角网生成,也可以根据等高线生成。 选择两条等高线即可生成一个等高线之间的面组成的山形实体 ,最后生成全部实体。

二、三维模型实体化

  将模型导出为3D打印机的格式,对模型进行全彩色打印,逼真直观。

三、以下为某地质环境监测院地质灾害应急建设项目案例分享

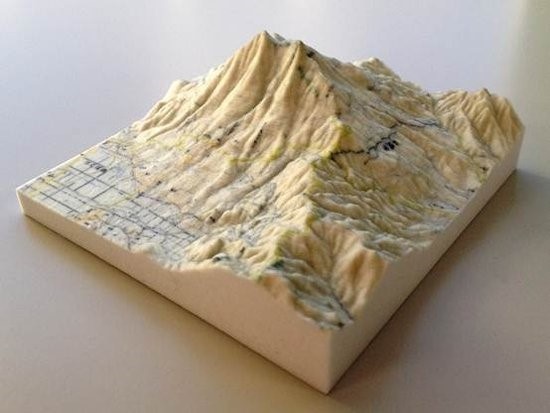

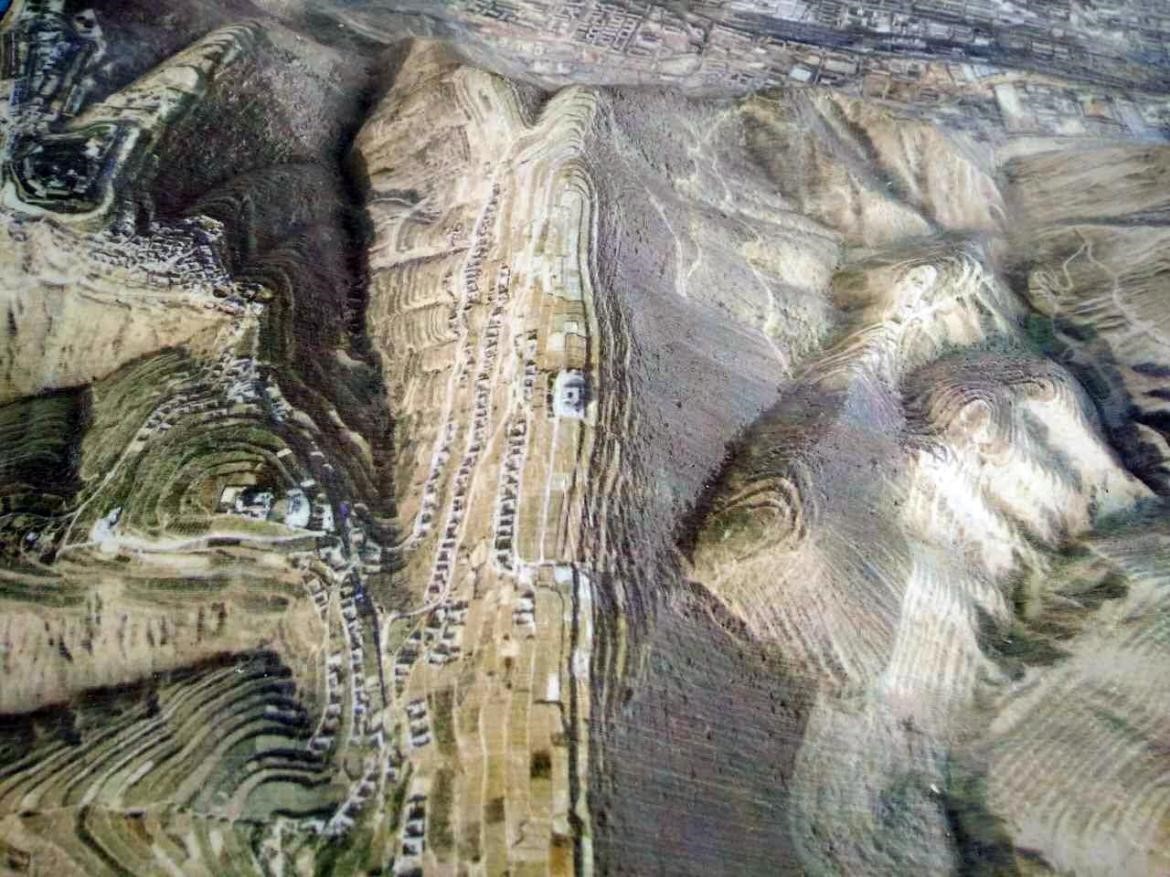

局部模型

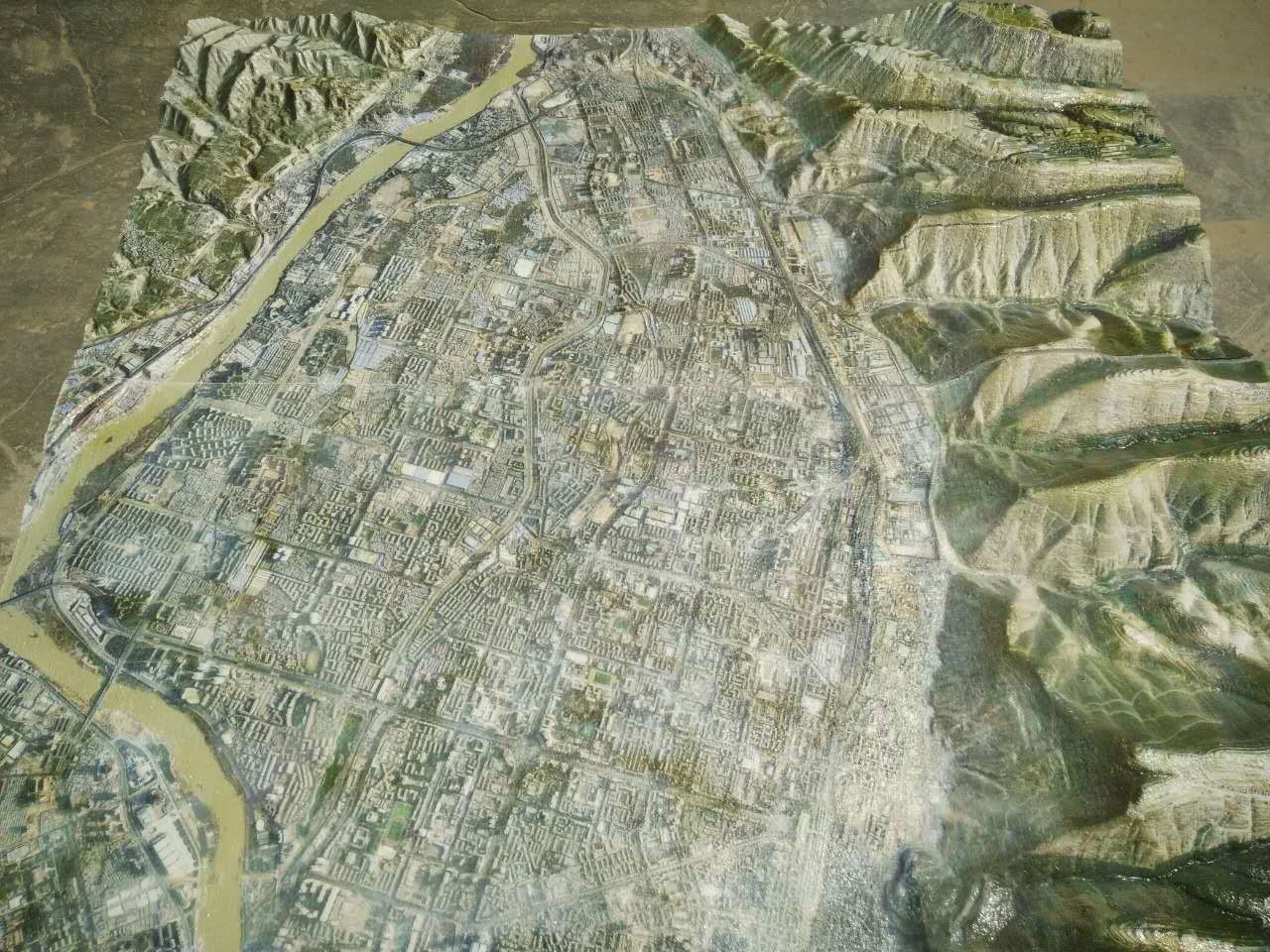

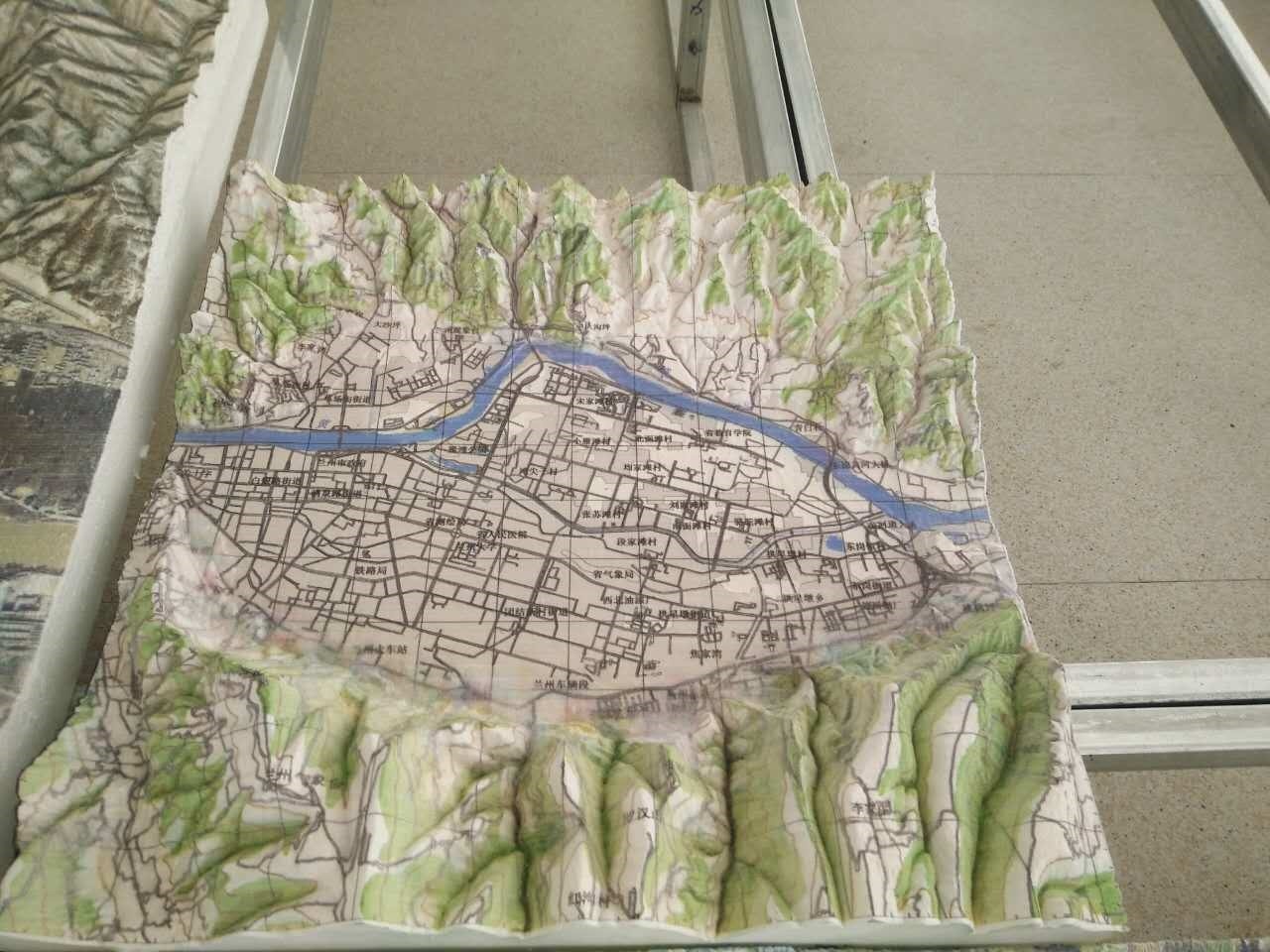

模型



实景






  ProJet CJP 660特点

  (1)色彩:业内唯一全彩3D打印

  (2)速度:比其他专业打印机快5-10倍

  (3)成本:低廉,粉缸内材料可循环利用

  (4)喷头为普通HP打印机喷头

  (5)软件中摆放模型具有叠加嵌套功能

  (6)可以与移动设备无线连接

  计算机三维建模和3D打印技术的应用,在制图中发挥着重要辅助的作用,其操作简单,应用范围广泛,可用于地形、地质、地貌、地形沙盘、救灾演练、灾害模拟、军事部署、规划等方面。随着技术的进步和发展,3D打印技术会越来越实惠经济。

  泰来兴业信息技术(北京)有限公司(简称“泰来三维”)是一家专业提供三维产业链整体解决方案的高新技术公司,主营业务包括全领域三维扫描工程服务、大空间三维激光扫描设备、工业三维扫描及3D打印设备、定向三维软件研发等解决方案。泰来三维核心团队由国内早期从事三维激光扫描技术应用的行业专家组成,拥有十几年的行业经验。公司凭借与国内高校的合作研发和国际领先的硬件技术,成功的为全球超过500家的终端用户提供了成熟、完善的三维数字化项目方案。泰来三维秉承“诚信经营、专业服务、合作共赢”宗旨,致力于成为中国专业的三维设备、软件、服务、解决方案供应商。

  典型服务项目:

  故宫三维数字化、长城复测遗址规划、秦始皇兵马俑考古挖掘、国家档案局实物档案三维数字化、一汽大众工厂及车间三维数字化 、中国地震局地质地震灾害调查、中石化九江工厂三维数字化、中石油武汉油库三维数字化、北京永定河大桥钢结构三维监测、中建集团BIM项目实施、锦屏山隧道三维监测、鸟巢钢结构三维检测、王府井步行街安防三维数字化、长城电影三维特效制作………………
