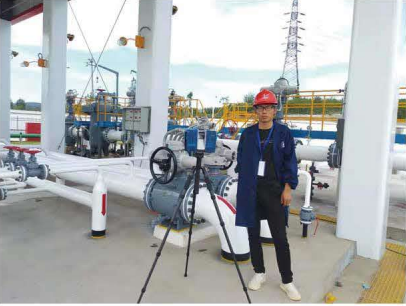

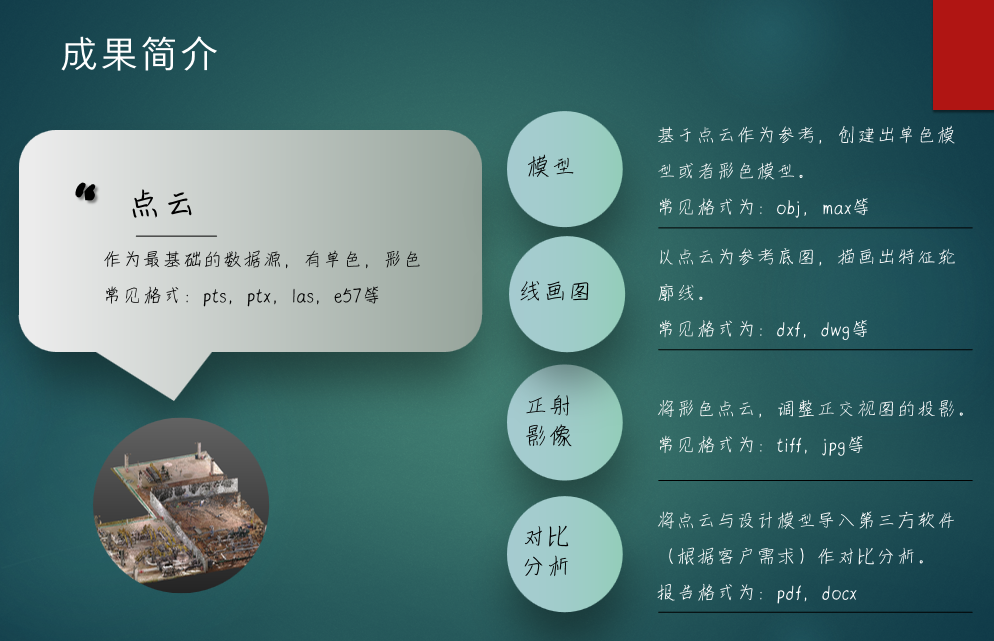

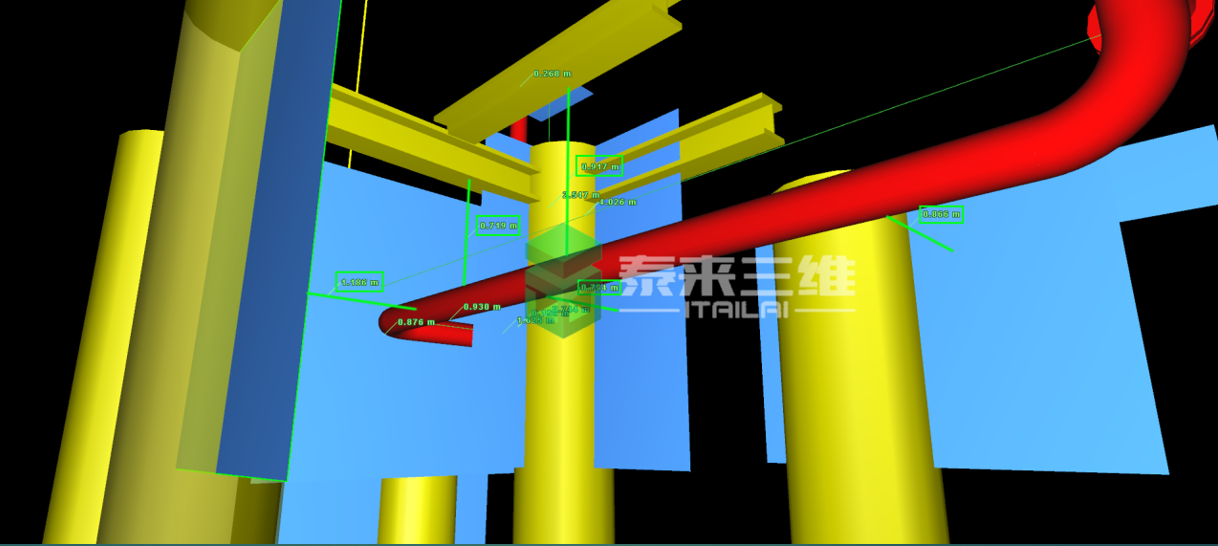

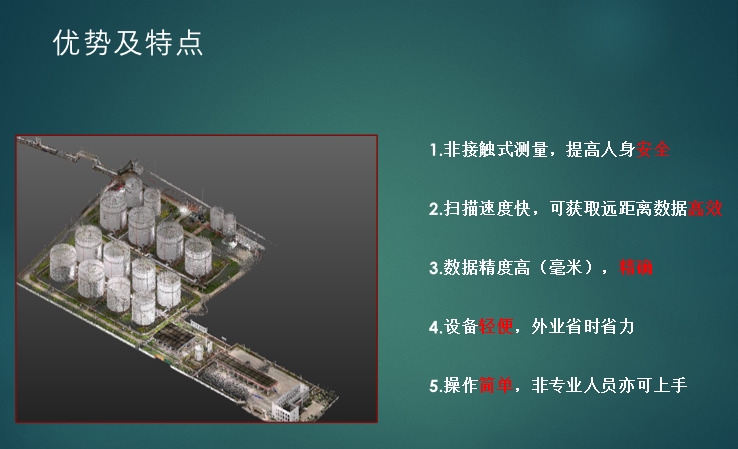

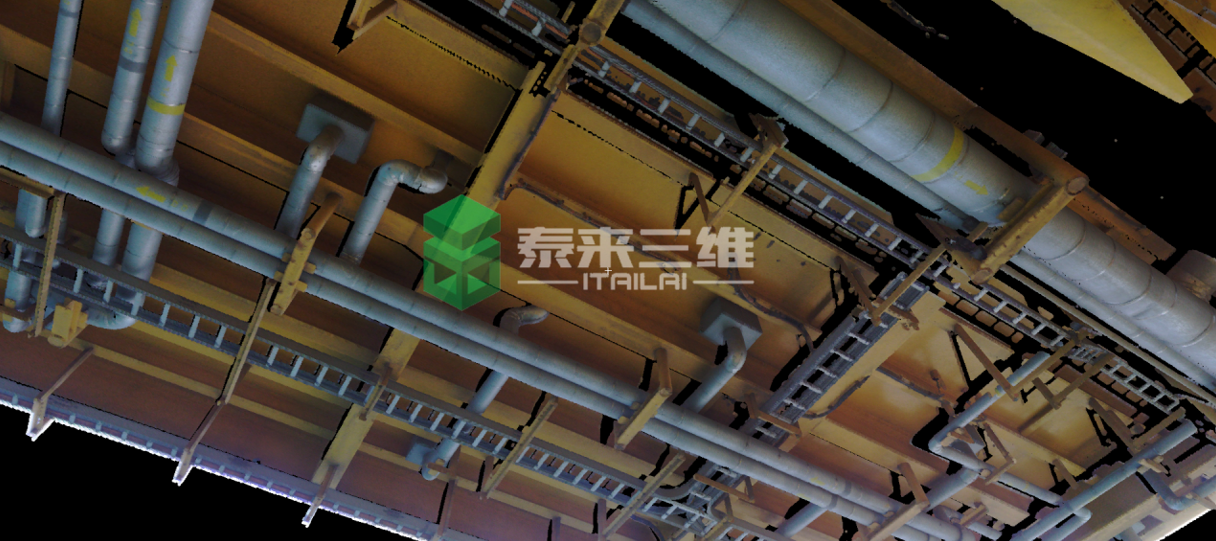

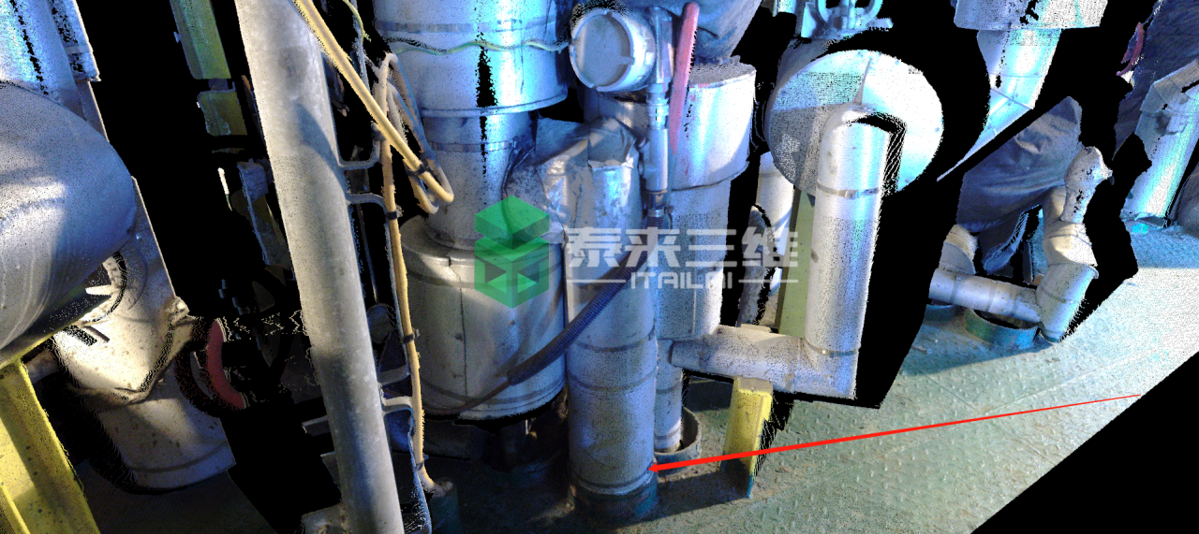

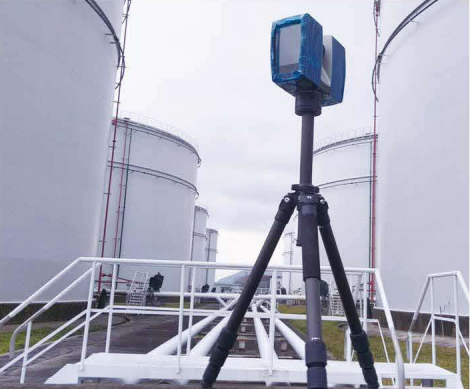

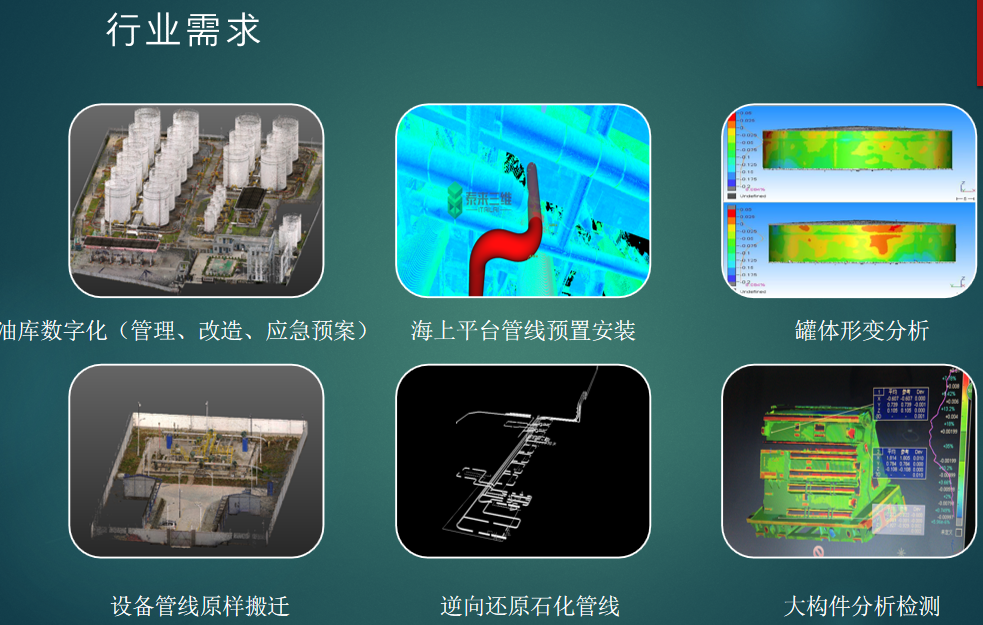

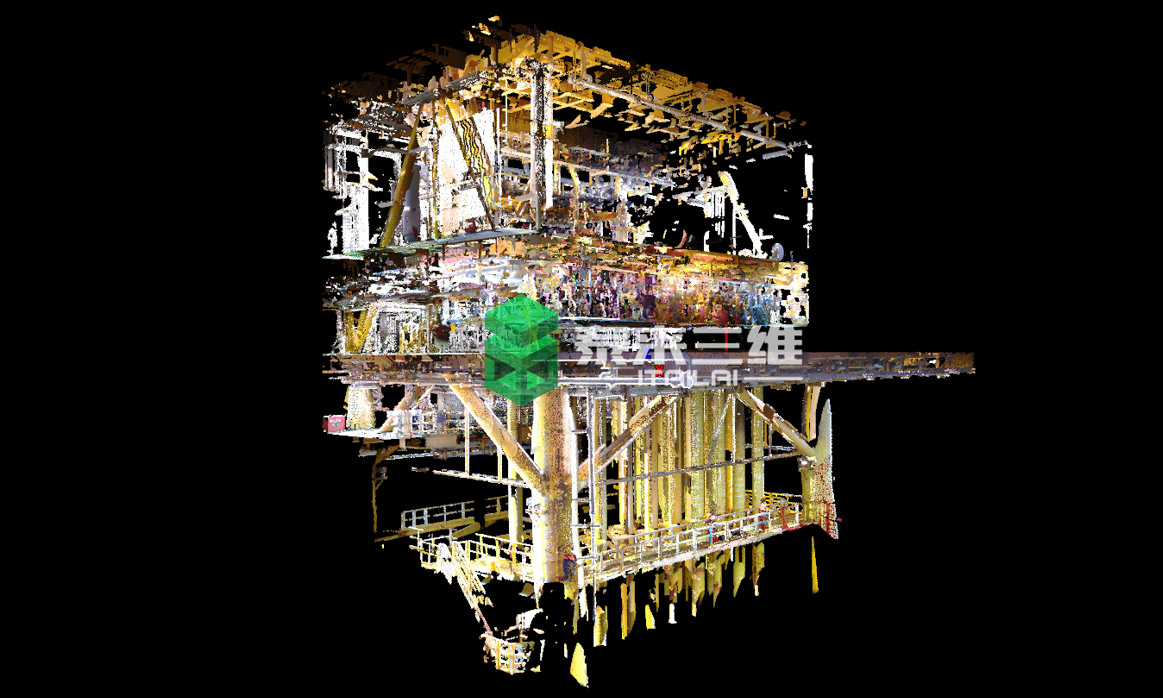

随着我国对油气资源的需求不断增加,长输管道业务得到了快速发展,石油石化行业围绕两化融合总体目标,实现数字化转型和智能化管理,全力打造以“数字化办公、管理数字化智能化”为特色的数字化油气田。 石油石化行业是一个非常庞大复杂的组织机构,企业中的设备错综复杂,管道纵横交错,生产设备安装、管理、维护、改造等急需智能化管理。 本项目通过对某石油管道的三维激光扫描,快速采集到管道线路和设备的精确三维坐标,获取精准完整的三维扫描数据,实现油库管线现状调查,为后期三维场景重建改造维护提供有力的数据支持。 ▍三维扫描石油管道现场图 由于设备错综复杂,管道纵横交错,通过人为测量方式存在诸多的障碍,而且很难保证数据的精确程度,而三维激光扫描技术具有高精度、高效和安全性等优势 : 采用FARO 大空间三维激光扫描仪对油库管道进行三维点云数据采集。 ▍油库管线三维扫描现场图 ▍油库管线三维扫描流程 ▍三维扫描成果简介 ▍彩色点云-整体层次透视图 ▍预安装起点截图 ▍平台底部视图 ▍模拟管线周围尺寸关系截图 本期小结: 通过三维扫描技术获取油库三维扫描数据,实现油库数字智能化管理:设计、维修维护,应急预案演练、培训,厂区重要区域原样搬迁、管线逆向建模,现状调查,预置管线安装走向,碰撞分析,油罐及主要构件的形变分析。努力实现以“数字化办公、数字化智能化管理”为特色的数字化油气田。
