三维激光扫描技术在建筑楼宇自控系统中的应用

发布时间:2021-04-06   来源:泰来三维   访问量:2709

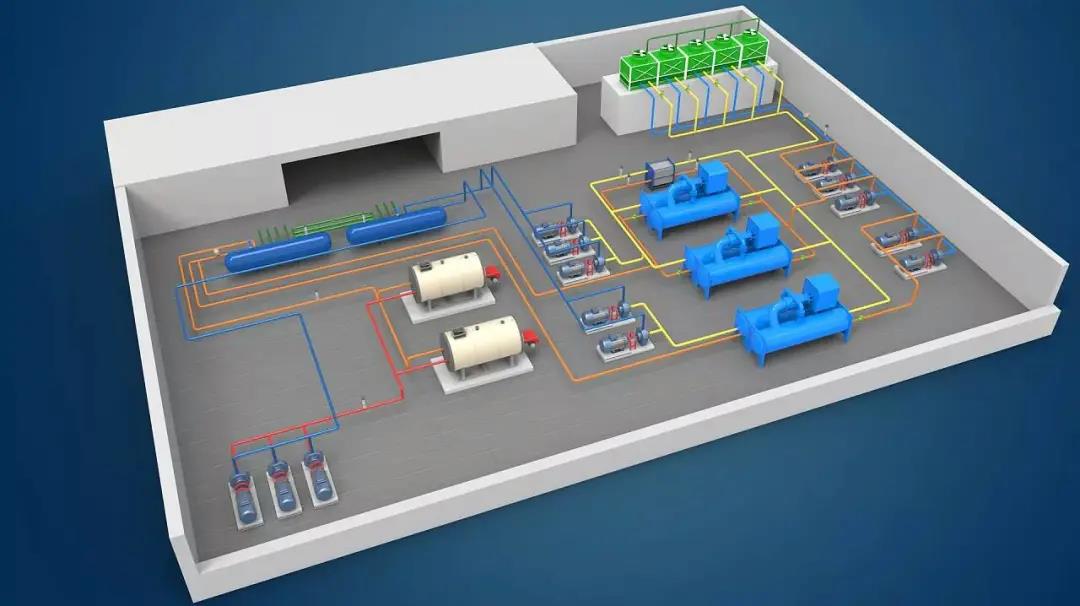

楼宇自控系统即将楼宇中所有的设备(包括空调、变配电、给排水、电梯、照明等系统)进行监视并通过计算对以上设备进行最优控制。


随着城市化发展脚步的加快

当下各类新建、重建等建筑工作的进行

楼宇自控系统作为有效控制

建筑项目质量、项目成本的技术手段

被广泛应用于建筑行业中




三维激光扫描技术与楼宇自控系统



三维激光扫描技术是

新型测量技术

与传统的测量技术相比

具有快速精准、非接触等特点

能够高效地获取

被测对象的三维坐标


三维激光扫描技术对楼宇进行精准、完整的数据获取,为楼宇自控系统提供了重要的数据支持。通过三维量测和模型制作,可以实现三维模型的同步构建,以达到三维建筑模型实时创建和动态更新的目的。


泰来三维扫描案例



项目概况

此次泰来三维所扫描的建筑物总共12层,分别是地上8层,底下4层,总面积共45000㎡。地上每层中设有多个不同功能的房间,地下4层分别为地下停车场和控制室,总面积大且建筑内部数据繁杂。



解决方案

▶ 设备安排:

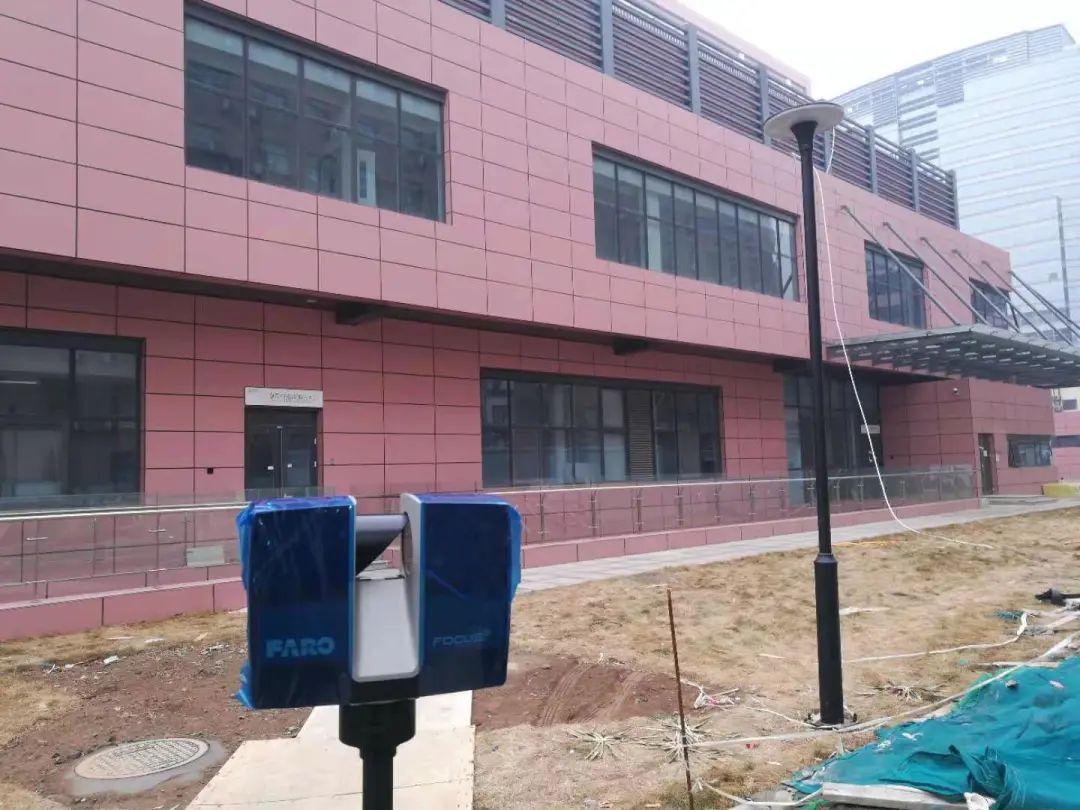

采用大空间三维激光扫描仪Faro Focus Plus 350对建筑的外立面进行大空间完整数据获取;

采用手持三维激光扫描仪GEOSLAM ZEB-HORIZON对建筑内部进行精准数据的全面获取。

▶ 作业安排:

外业2天,内业7天(包括数据处理与建模)

▶ 人员安排:

外业2人,内业2

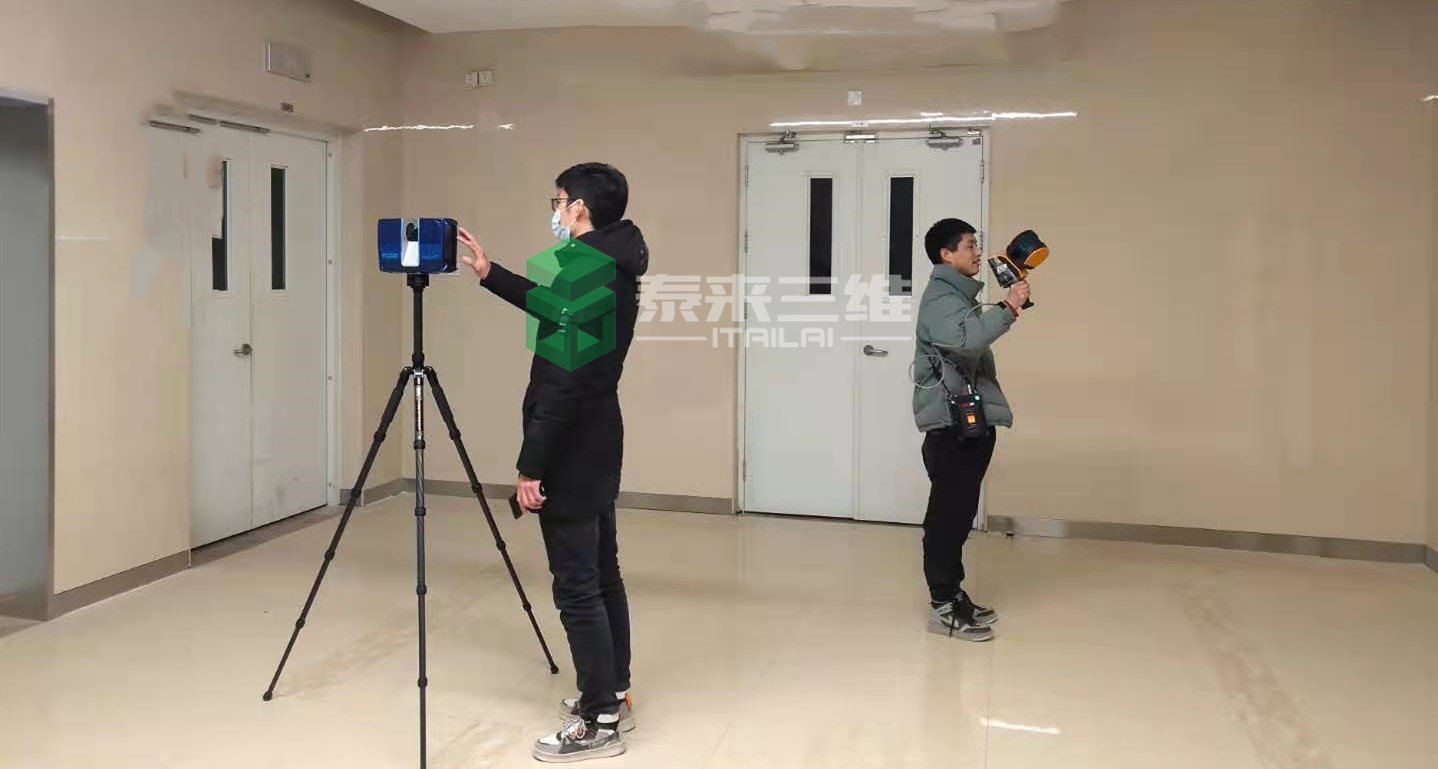

外业采集


GEOSLAM ZEB-HORIZONFaro Focus Plus 350两种设备的配合使用,大大减低了作业时间和人力成本的同时,既免去了建筑内部复杂环境中搬站扫描布设标靶等复杂流程,也提高了外立面数据获取的工作效率。



内业处理

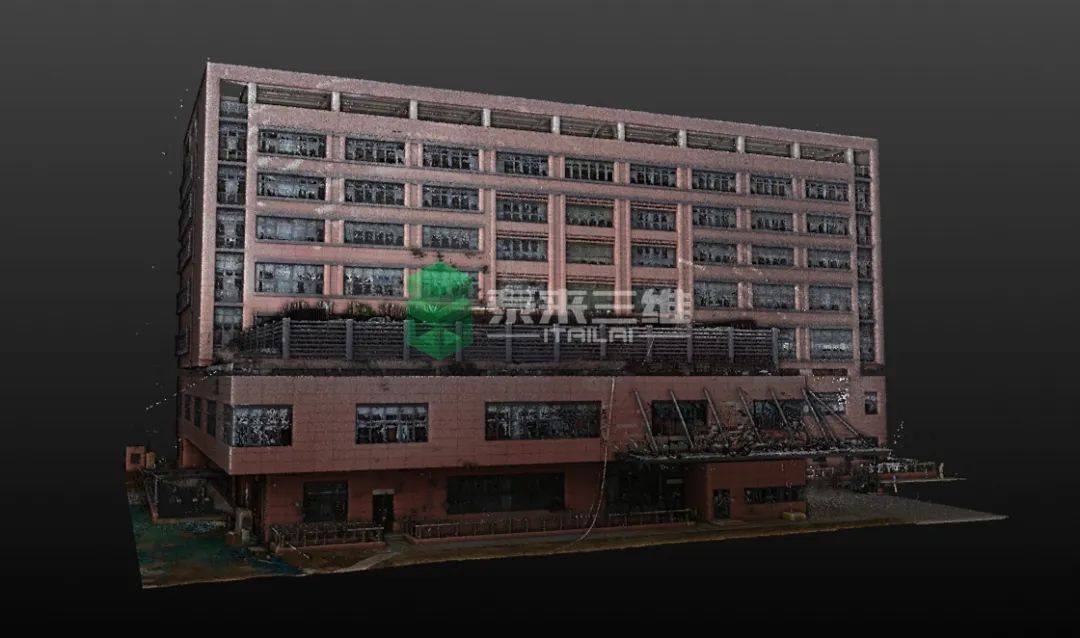

▶ 点云数据处理:

对采集到的三维空间数据进行去噪、补充、拼接等操作,最终得到一个完整整洁的三维点云数据。


▶ 模型建立:

根据点云制作三维模型,使模型比例更加精准,具有真实性。


3D贴图:

通过拍摄高清照片,赋予模型贴图,使得创建的模型更加逼真具有阅读性。


输出应用

将数据根据客户所需格式进行输出整理交付。客户可根据所提供的模型数据,结合相应的楼宇自控操作系统进行所需的建筑物面积计算、线路预控、模拟运营等行为。



设备介绍



产品简介


Faro Focus S系列,在外型样式保持不变的基础上,对内部性能进行优化提升,扫描速度更快,数据获取更加精确。完全一体化,体积小而轻。优势包括:



产品优势



产品简介

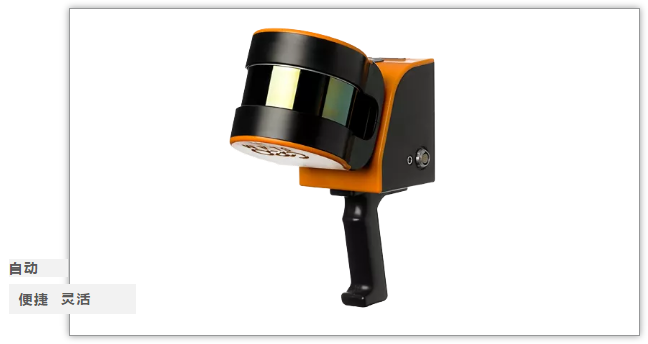

GEOSLAM ZEB-HORIZON极为简单的操作流程,让您可以更快速的体验高效率移动测绘的作业过程



产品优势



项目总结

三维激光扫描技术为楼宇自控系统所提供的三维数据依据,可协助楼宇自控系统实现建筑物的合理性、高效性、节能性、舒适性等环境功能的打造。另外,三维激光扫描技术根据在工程建筑不同阶段的应用,可实现工程建筑中填挖方量计算、钢结构生产与施工、机电管线虚拟安装、检验验收、地面平整度检测以及逆向快速建模等。
