三维扫描技术在数字化工厂领域的应用

发布时间:2021-09-07   来源:泰来三维   访问量:3739

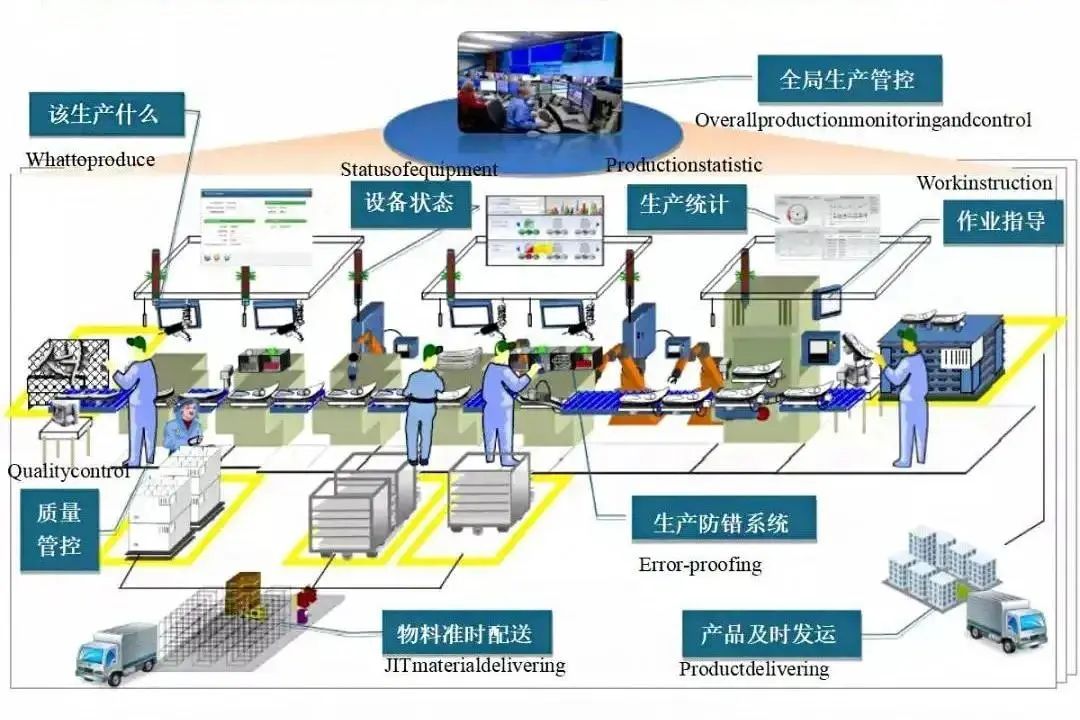

数字化工厂是指在由数字化模型、方法和工具构成的虚拟环境中,针对产品全生命周期,进行仿真、评估、优化的新型生产组织方式。

 随着互联网科技的发展

数字化工厂理念如雨后春笋一般

频繁出现在工业创新的规划中


而工厂及设备的

l现状测绘

l实现工业的数字化管理

l辅助工厂改造、维修

l大型工业加工逆向设计

l工业加工产品的质量检测

等一系列基于数字化工厂理念基础上的工业运营和改革升级工作,都离不开现代化科技三维激光扫描技术进行数据的获取和分析。



三维激光扫描技术是新型高科技测量技术

它的出现

改善了传统的数据获取方式

为工厂的安全、设计、改造、维护等

方面提供的数据基础

广泛的应用于工厂数字化领域



它是如何应用于数字化工厂中的?

跟泰来小编往下阅读~



三维激光扫描技术应用流程

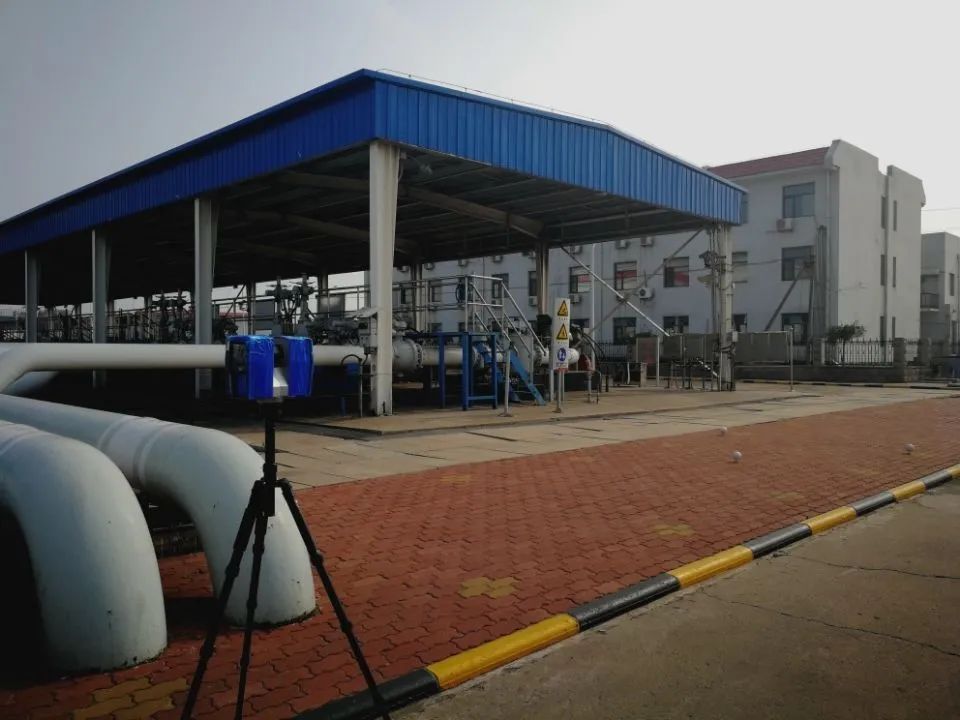

外业数据获取

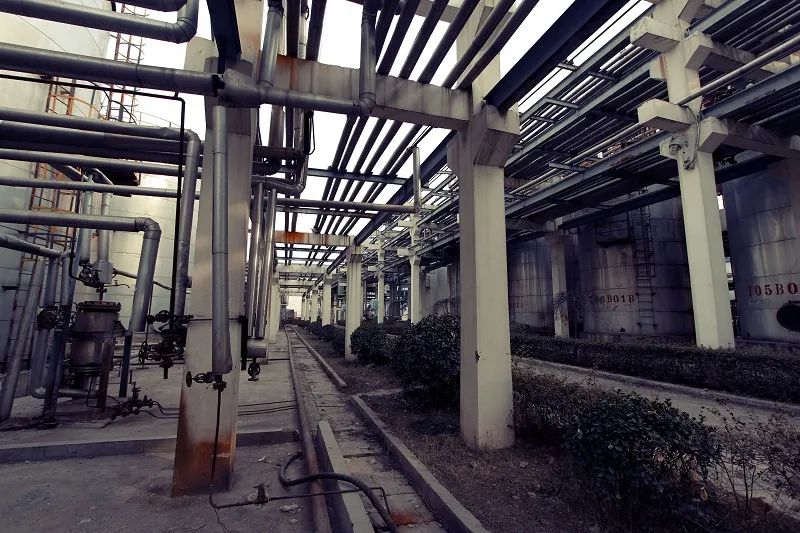

工厂内密集物品较多,管道、线路纵横复杂,且多工作人员无法涉足的盲区或危险区域。


若是采用传统的测量方法进行数据获取,无法实现数字化工厂建设所需的数据完整性和精确性,并且对工作人员的生命安全存在着威胁。

三维激光扫描技术在数字化工厂建设中的应用,可快速地对整个厂区、内部结构进行空间内三维数据的采集,所获点云数据精准、完整,既提高了工作效率,也保证了数据的真实性。


内业数据处理

对于工厂这类扫描范围较大的扫描物多采用分站式数据采集方式,因此要对采集到的点云数据进行拼接、降噪、预处理等,得到整洁清晰的三维点云数据。


有了精确的三维点云图像以后,我们就可以根据三维点云图像进行建模。在这个基础上建模,不仅大大的降低了建模的难度,加快了建模的速度,而且能够11的精确还原真实的工厂。



数据结果输出

将数据根据客户所需格式进行输出整理交付。客户可根据所提供的模型数据,进行

l三维建模与工厂可视化管理

l工厂平面图的绘制

l工厂改造与维护

l设备磨损计量

l新增管线的干扰性检验

l厂区的沉降检测等应用



泰来三维案例展示

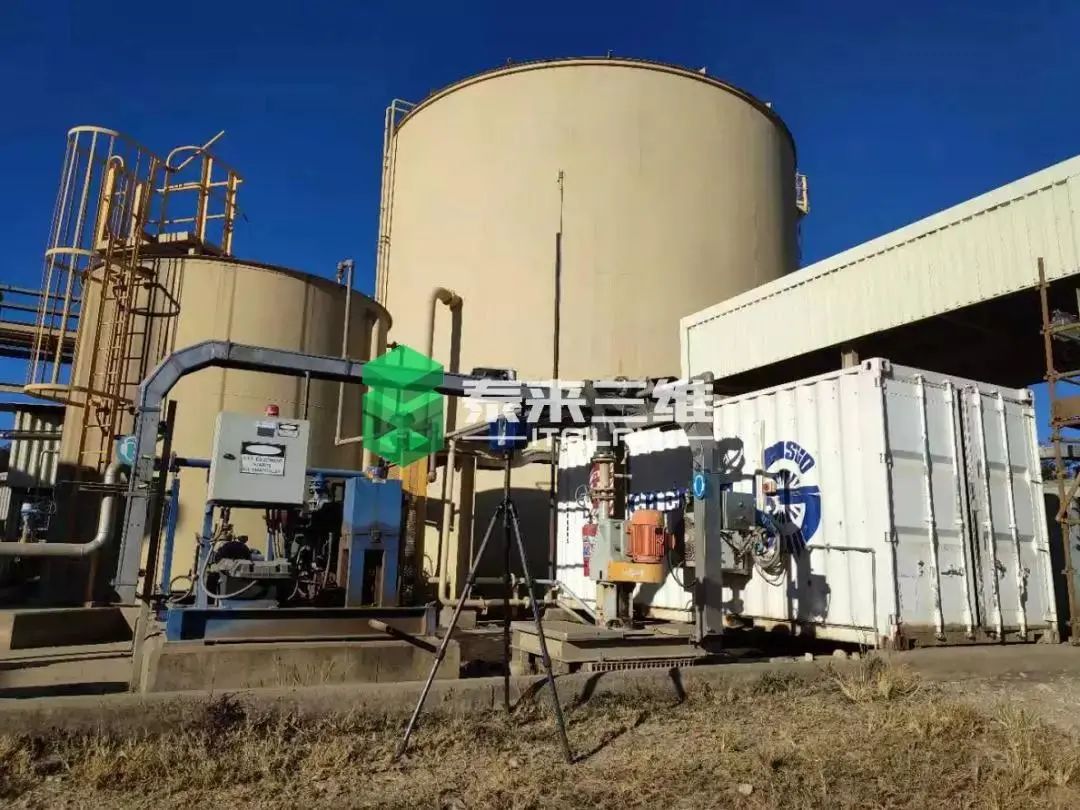

01刚果金某铜矿工厂改造

工厂改造新建质量的好坏关键取决于对现场数据获取的精准程度,应用三维激光扫描技术,使我们能够完全真实的获取工厂的三维数据。在应用高效的点云处理平台以一种全新的设计模式进行工厂的改扩建设计。大大提高了改建效率,并且能够得到更精确的成果。

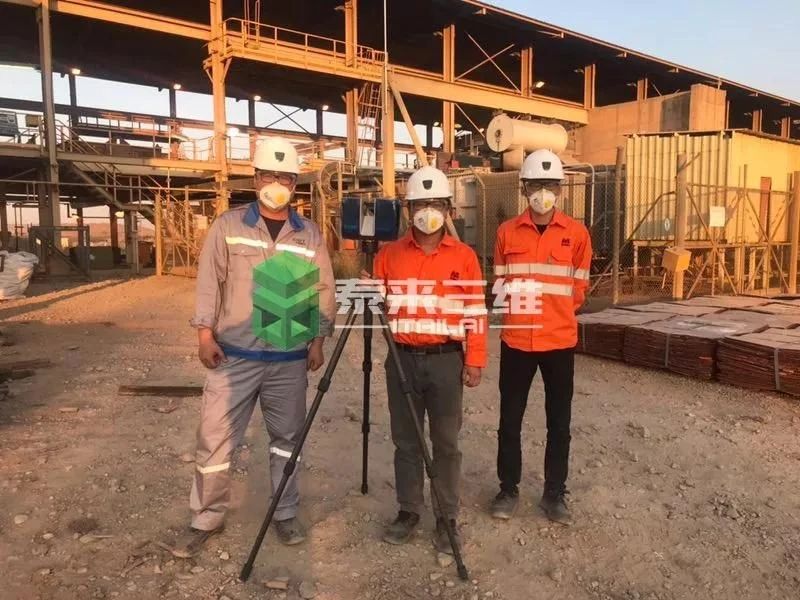

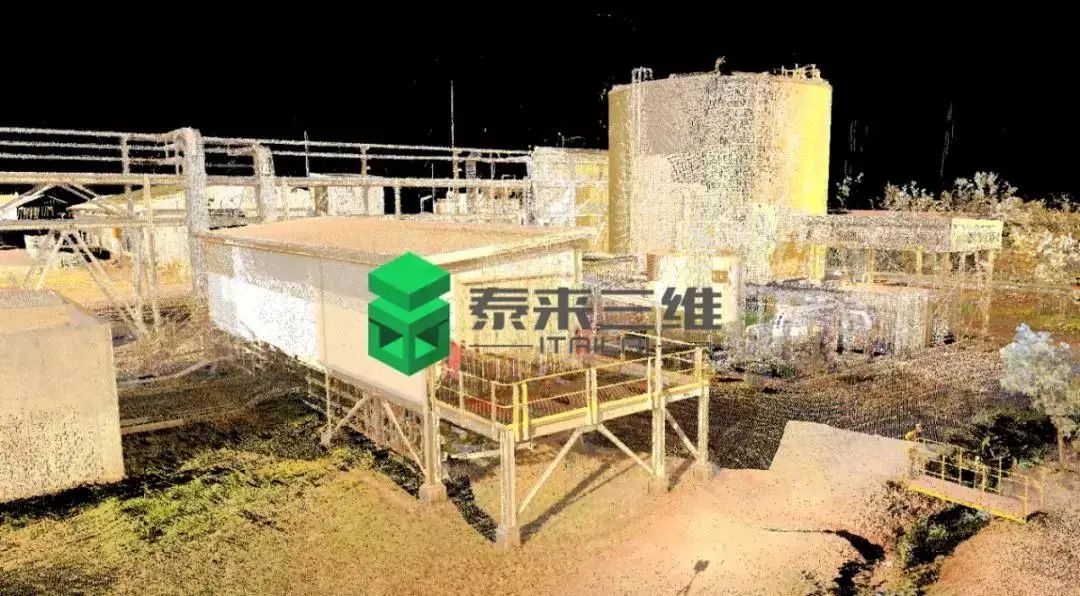

外业数据采集

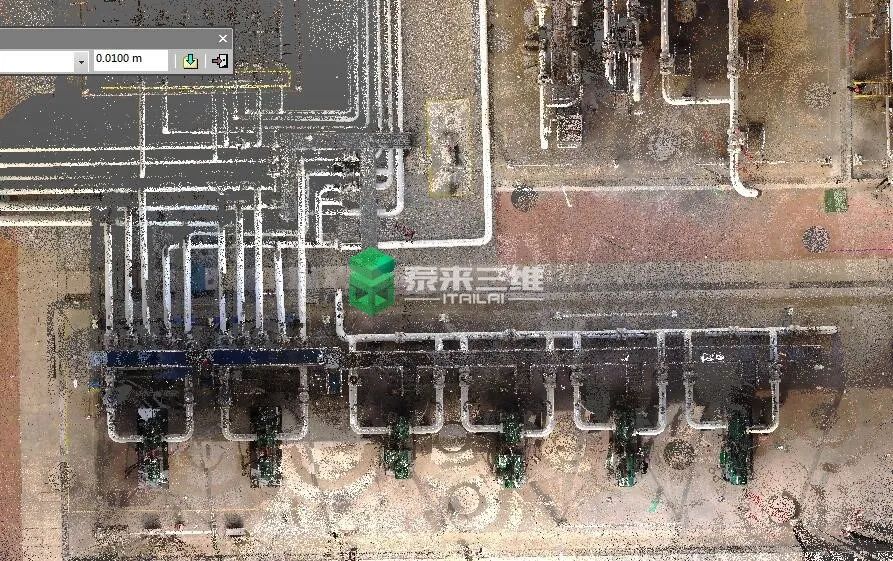

点云数据处理

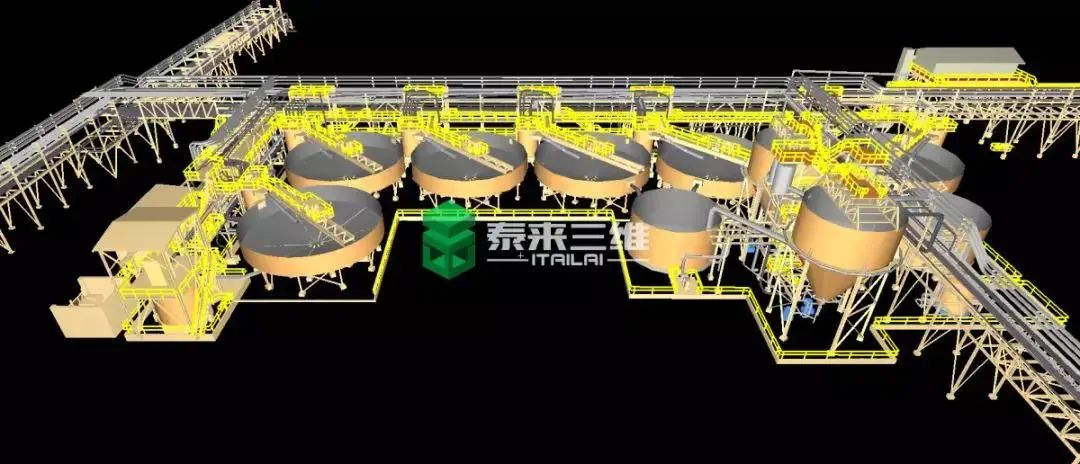

拟合3D模型

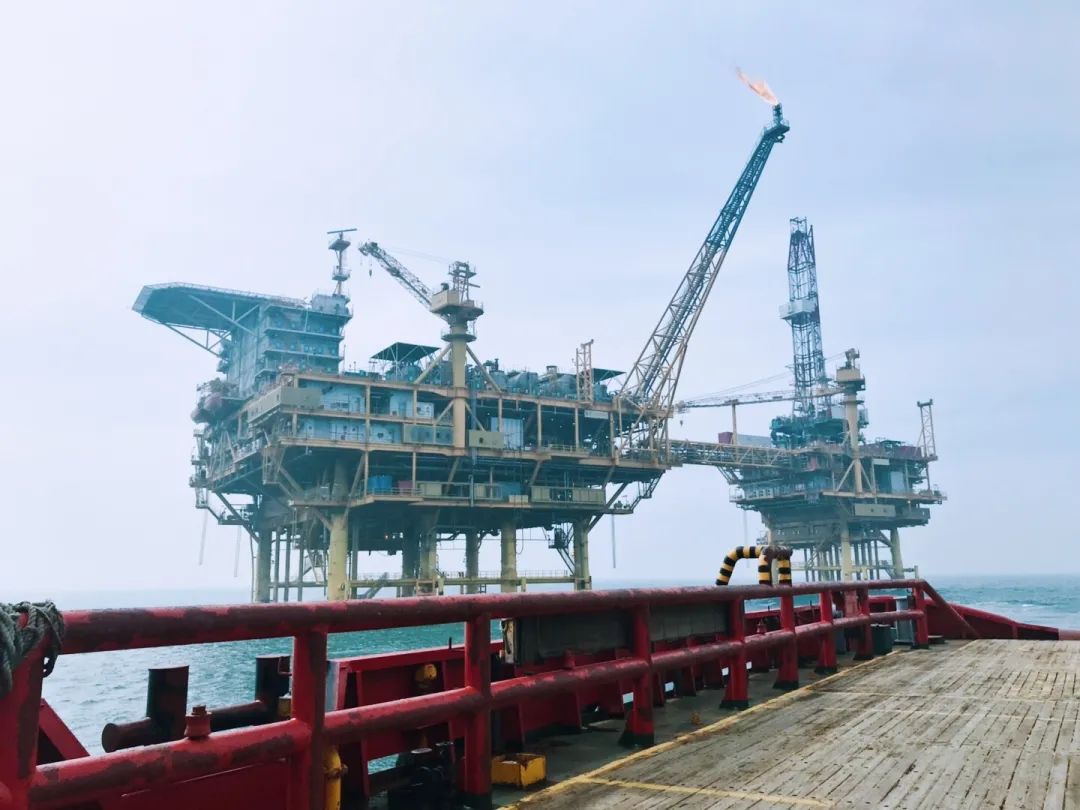

02中海油海上石油平台预制安装

利用三维实景复制技术,将海上平台的数据带到陆地,通过数据分析,解开复杂的平台结构,得到精准的定位数据结果,用于预制管线按照,将本来在海上的作业,大部分转移到陆地,节省了大量的人力物力开支,缓解平台人员的作业时间。

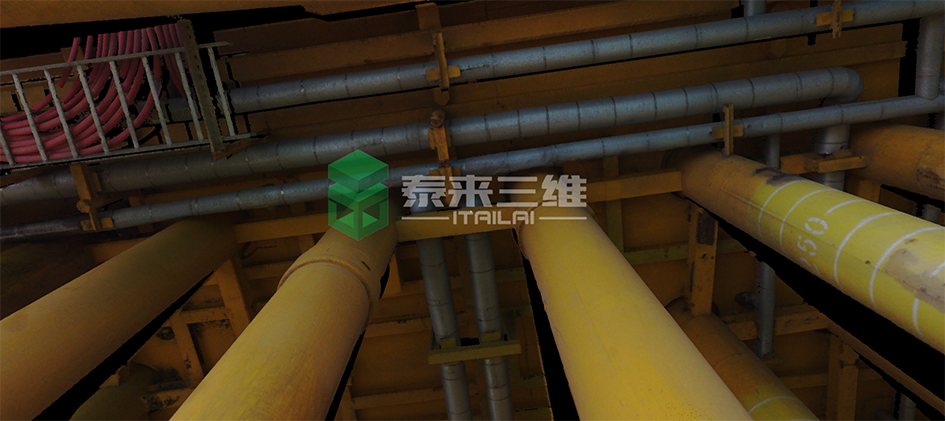

外业数据采集

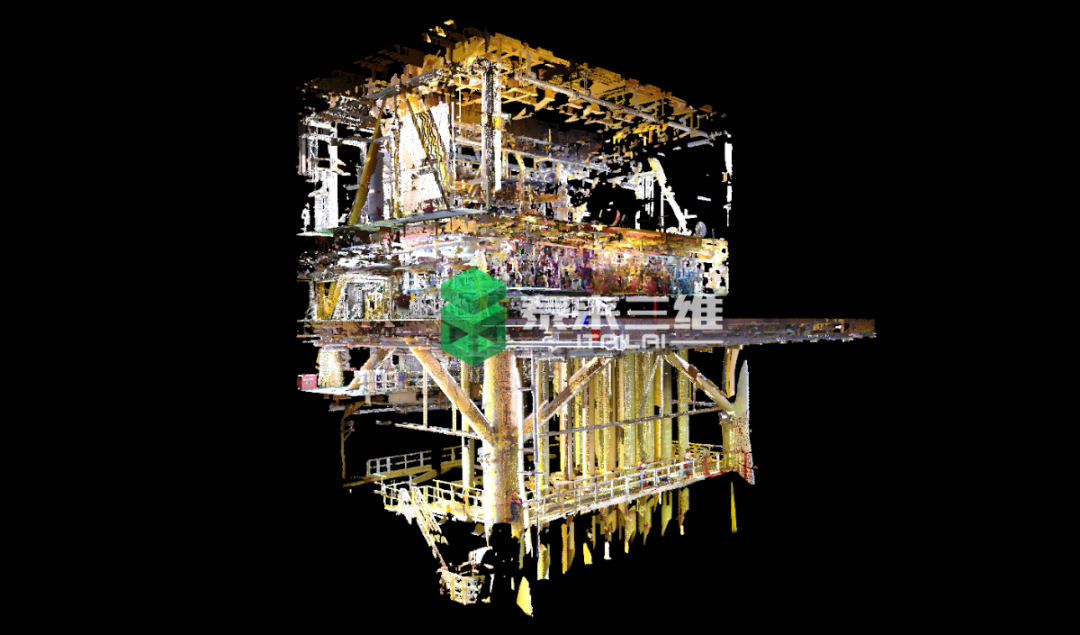

点云数据处理


拟合3D贴图

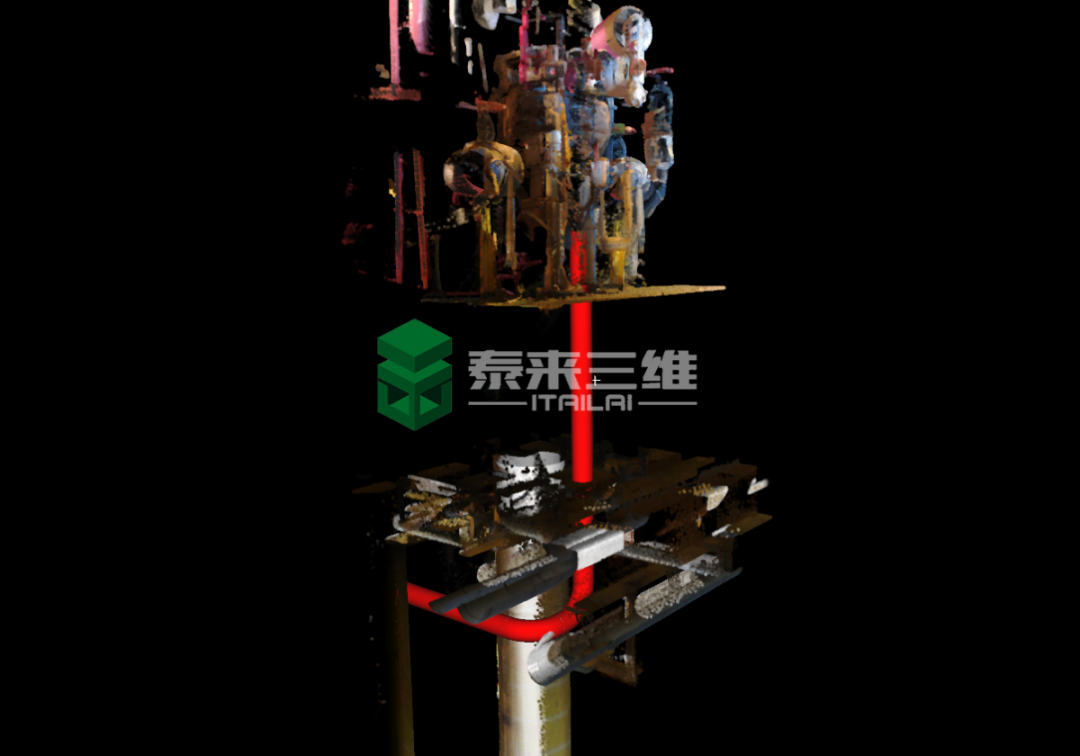

进行碰撞检测


预制安装定位



三维激光扫描技术为数字化工厂建设所提供的有效数据,使工厂的运作管理水平提高,可以实现工厂实际运行的数字化、模型化、可视化和集成化。利用三维激光扫描技术进行三维数字化工厂建设是目前优先考虑的解决方案。
